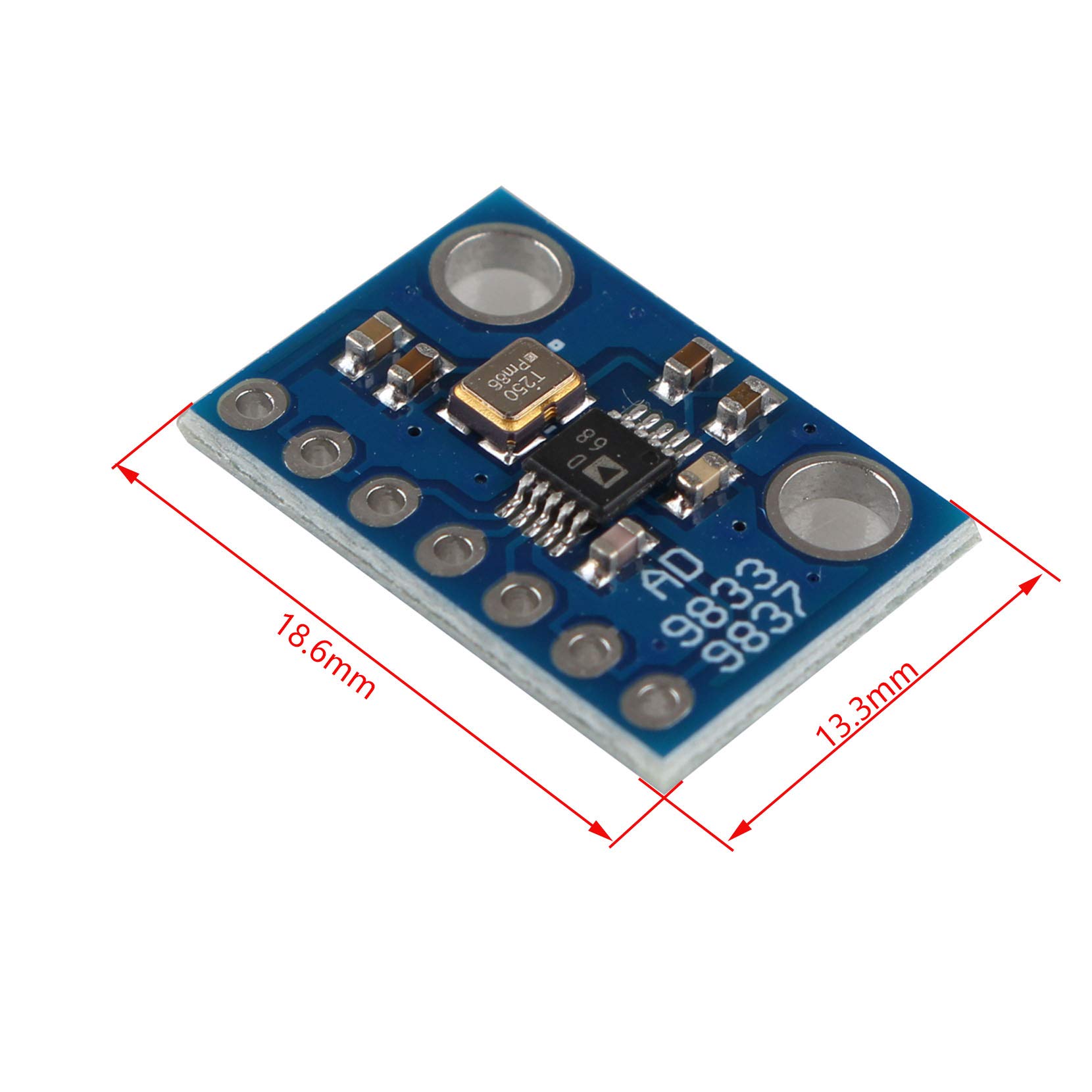

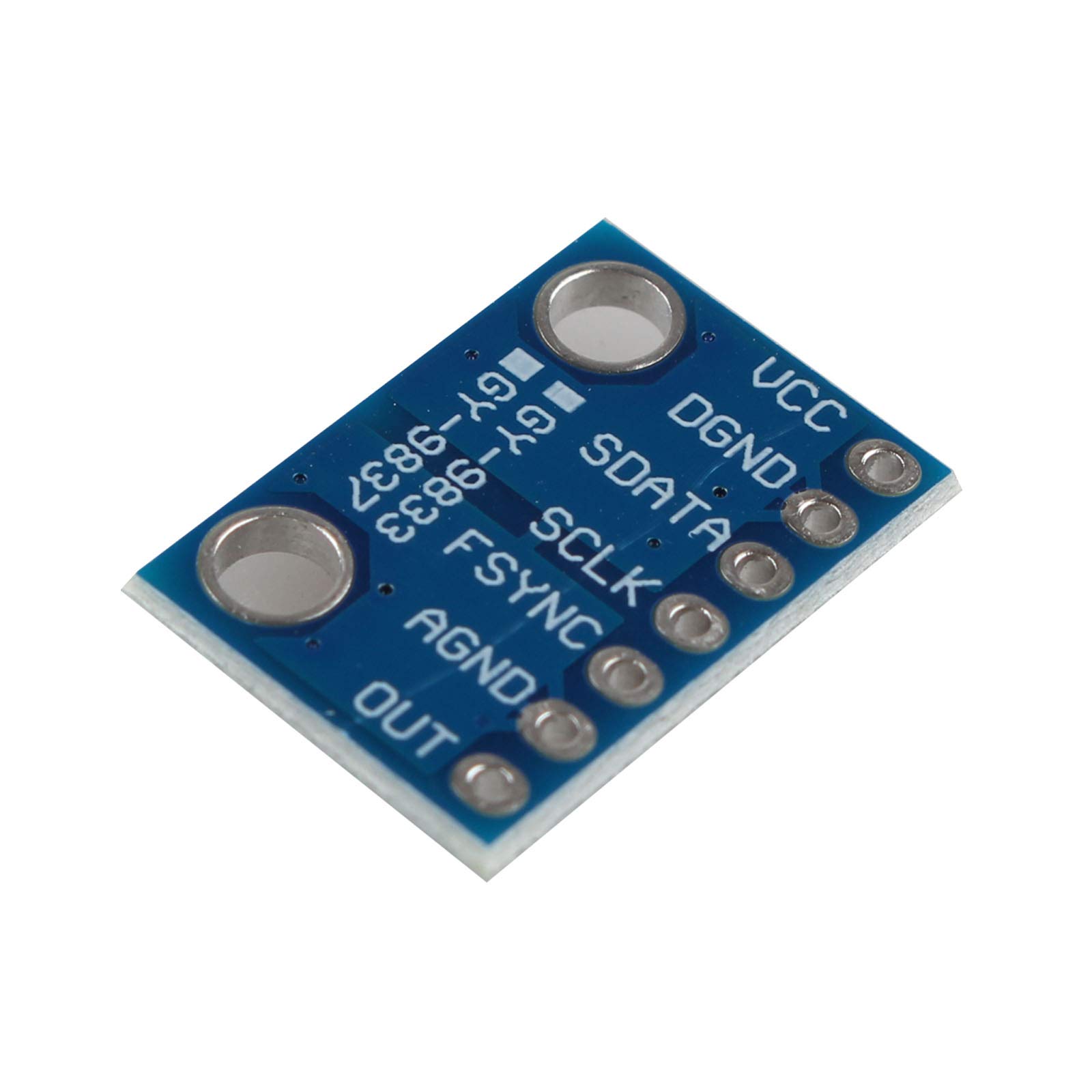

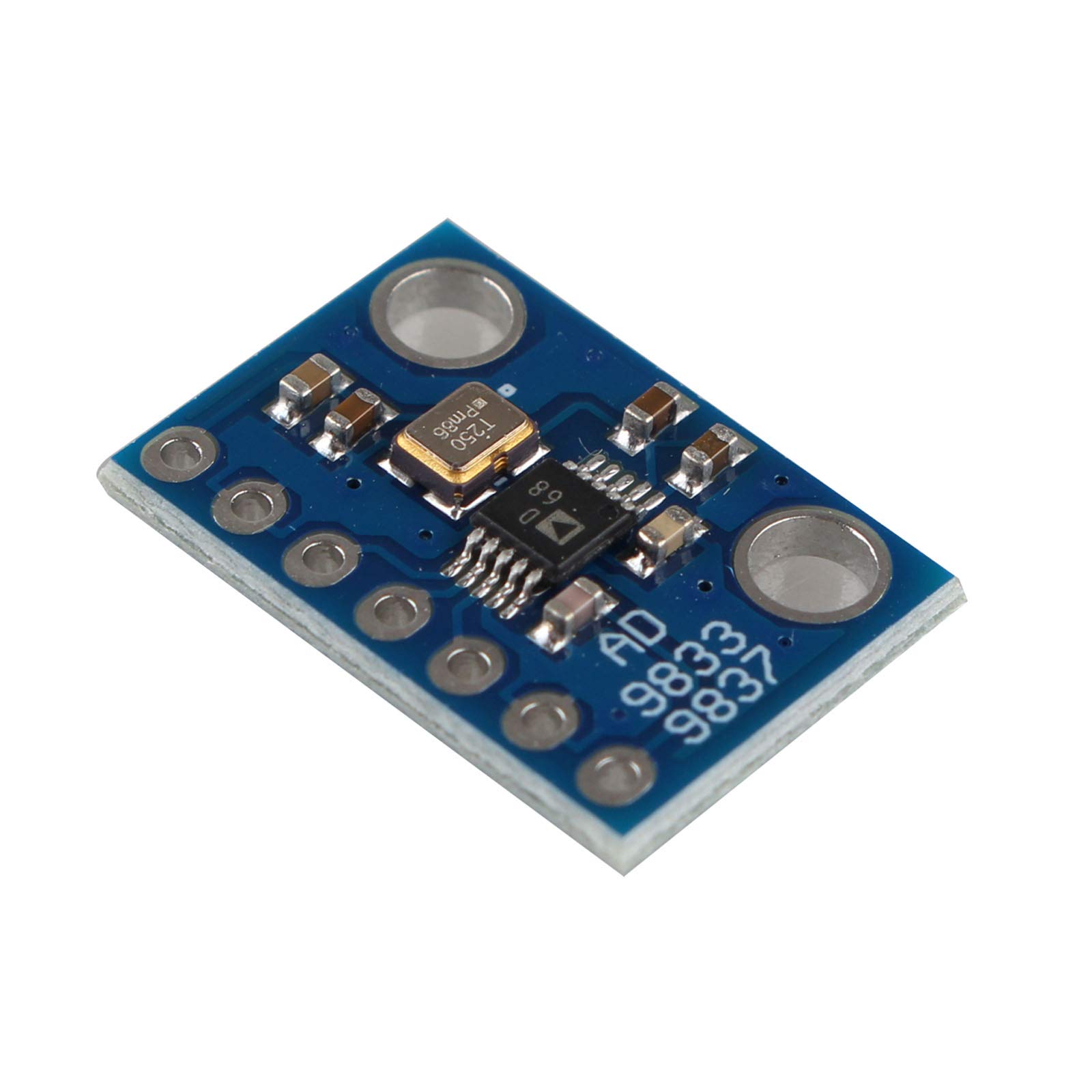

AD9833 Module d'interface série de générateur de Signal DDS d'onde carrée sinusoïdale de microprocesseurs programmables

Tension: 3 Volts, 5,5 Volts
Fabricant: HALJIA
Tension d'alimentation maximale: 5,5 Volts
Tension d'alimentation minimale: 1,7 Volts
Type de fixation: Montage autonome
Marque: HALJIA
Nombre de canaux: 4
Nombre d'articles: 1

- L'AD9833 est un generateur de forme d'onde programmable de faible puissance capable de produire des sorties sinusoidales, triangulaires et carrees. La generation de forme d'onde est requise dans divers types d'applications de detection, d'actionnement et de reflectometrie temporelle (TDR). La frequence de sortie et la phase sont programmables par logiciel, ce qui permet un reglage facile. Aucun composant externe n'est necessaire.
- Les registres de frequence ont une largeur de 28 bits: avec une frequence d'horloge de 25 MHz, une resolution de 0,1 Hz peut etre obtenue; avec une frequence d'horloge de 1 MHz, l'AD9833 peut etre regle sur une resolution de 0,004 Hz. L'AD9833 dispose d'une interface serie standard qui permet a la piece d'interfacer directement avec plusieurs microprocesseurs. L'appareil utilise une horloge serie externe pour ecrire les donnees ou controler les informations dans l'appareil.
- Le modele AD9833WBRMZ-REEL est disponible avec une fabrication controlee pour repondre aux exigences de qualite et de fiabilite des applications automobiles. Notez que ce modele automobile peut avoir des specifications differentes de celles des modeles commerciaux; Par consequent, les concepteurs doivent examiner attentivement la section Specifications de cette fiche technique.
- Seul le produit de qualite automobile presente est disponible pour les applications automobiles. Contactez votre representant local Analog Devices pour obtenir des informations specifiques sur la commande de produits et obtenir les rapports specifiques de fiabilite automobile pour ces modeles.
- L'AD9833 est ecrit via une interface serie a 3 fils. Cette interface serie fonctionne a des cadences allant jusqu'a 40 MHz et est compatible avec les normes DSP et microcontroleur. L'appareil fonctionne avec une alimentation de 2,3 V a 5,5 V. L'AD9833 dispose d'une fonction de mise hors tension (SLEEP). Ceci permet de mettre hors tension des sections du dispositif qui ne sont pas utilisees, minimisant ainsi la consommation de courant de la piece.
